ท่อโลหะอ่อนกันน้ำร้อยสายไฟ

Electrical Metallic Tubing : EMT





คุณสมบัติท่อ …

  • ท่อโลหะชนิดบาง (Electrical Metallic Tubing : EMT) มีเส้นผ่านศูนย์กลาง ตั้งแต่ 15 มิลลิเมตร จนถึง 50 มิลลิเมตร ผ่านกระบวนการชุบ Hot-Dip Galvanized ติดตั้งใช้งานร้อยสายไฟสำหรับการเดินลอยหรือซ่อนในฝ้าเพดาน ซึ่งการติดตั้งใช้งานให้เป็นไปตามกำหนดใน วสท.


ขนาด(นิ้ว)

Size(Inch.)

    เส้นผ่าศูนย์กลางท่อ
Dianeter

ความยาวท่อ
ไม่รวมข้อต่อ(มม.)
Length Wlthout Coupling(mm.)

  ความหนาท่อ
Wall Thickness

มวลต่ำสุดที่ยอมรับได้
Min. Acceptable Weight

ภายใน Inside Dia.     ภายนอก Outside Dai.     นิ้ว(Inch.)  มม.(mm.)  ปอนด์/ฟุต
 lbs./ft.
กก./เมตร
kgs. / m.
นิ้ว(Inch.)  มม.(mm.)  นิ้ว(Inch.)  มม.(mm.)  ฟุต(ft.)  มม.(mm.)
1/2"  0.622  15.80  0.706  17.93  10  3050 0.042 1.07  0.285 0.424
3/4"  0.824  20.93  0.922  23.42  10  3050  0.049  1.25  0.435  0.647
1"  1.049  26.64  1.163  29.54  10  3050  0.057  1.45  0.640  0.952
1 1/4"  1.380  35.05  1.510  38.35  10  3050  0.065  1.65  0.950  1.414
1 1/2"  1.610  40.89  1.740  44.20  10  3050  0.065  1.65  1.100  1.637
2"  2.067  52.50  2.197  55.80  10  3050  0.065  1.65  1.400  2.083



Tolerance : Outside Diameter : ± 0.13 mm.
Wall Thickness : ± 10%
Length : ± 6.4 mm.

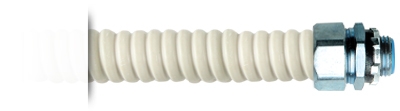

ท่ออ่อนกันน้ำ ชนิด EF – Interlocked





คุณสมบัติท่อ …

  • ทำด้วยเหล็กชุบสังกะสี กันน้ำและความชื้นได้ดี มีความแข็งแรงและยืดหยุ่นสูงมาก
  • หุ้มด้วย PVC คุณภาพมาตรฐานสายไฟ
  • ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น คราบน้ำ คราบน้ำมัน
  • เหมาะกับเครื่องจักรโรงงานอุตสาหกรรม และไซโล อาคารสูง อาคารทั่วไป คอมพิวเตอร์
  • ใช้ในที่เปิดโล่งหรือซ่อน การใช้งานต้องการป้องกันจากของเหลงไอหรือของแข็ง
  • ฝังดินโดยตรงและต่อปลายท่อเข้ากล่องหรือเครื่องบริภัณฑ์ไฟฟ้า



ขนาด (นิ้ว)

Size

(Innch)

เส้นผ่าศูนย์กลางภายใน

Inner Diameter

เส้นผ่าศูนย์กลางภานนอก

Outside Diameter

ความหนา PVC

PVC Jetket

Thickness



รัศมีรอบวง

(มม.)

Min. Bending

Radius (mm.)

ความยาวท่อ

Lenght Of Each Roll

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

ต่ำสุด (มม.) สูงสุด (มม.) ฟุต (ft.) เมตร (m.)
 1/2" 15.70  16.30  20.80 21.30  1.00  1.35  70  200 60
 3/4"  20.70  21.30  26.00  26.70  1.10  1.55  100  100  30
 1"  26.20  26.90  32.70  33.40  1.70  1.95  180  10  30
 1¼"  35.10  35.70  41.50  42.20  1.25  1.70  200  50  15
 1½"  40.20  40.80  47.40  48.30  1.80  2.30  250  50  15
 2"  51.00  51.80  59.40  60.30  2.40  2.80  450  50  15
 2½"  62.50  64.00  72.10  73.00  2.00  2.50  550  25  7.5
 3"  77.60  78.80  87.70  88.90  2.50  3.20  800  25  7.5
 4"  101.10  102.50  113.20  114.30  2.80  3.03  1200  25  7.5



ท่ออ่อนกันน้ำ ชนิด EFF – Non Halogen





คุณสมบัติท่อ …

  • ทำด้วยเหล็กชุบสังกะสี พันด้วยลวดทองแดง
  • หุ้มด้วย PE เป็น LSZH
  • ใช้ป้องกันสายไฟจากการขูดขีด ควัน ฝุ่น คราบน้ำ คราบน้ำมัน
  • มีคุณสมบัติไม่ลามไฟ อัตราการเกิดควันต่ำ ไม่มีสาร Halogen
  • ใช้ในที่เปิดโล่งหรือซ่อน การใช้งานต้องการป้องกันจากของเหลงไอหรือของแข็ง
  • เหมาะสำหรับอุโมงค์ รถไฟฟ้าใต้ดิน สนามบิน โรงพยาบาล ฯลฯ



ขนาด (นิ้ว)

Size

(Inch)

เส้นผ่าศูนย์กลางภายใน

Inner Diameter

เส้นผ่าศุนย์กลางภายใน

Outside Diameter

ความหนาท่อ (มม.)

Vinyl Sheath

Thickness

รัศมีรอบวง (มม.)

Min. Bending

Radius (mm.)

ความยาวท่อ (ม.)

Lenght Of Each

Roll (m.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

ต่ำสุด (มม.)

Min (mm.)

สูงสุด (มม.)

Max (mm.)

1/2"  15.70 16.30 20.20 20.70 0.05 65 30
3/4"  20.70  21.20  25.50  26.10  0.08 75 30
1"  26.00  26.60  31.60  32.20  0.08 100 30
1¼"  34.70  35.40  40.80  41.50  0.08 125 15
1½"  40.00  40.60  46.60  47.20  1.00 150 15
2"  51.30  51.90  58.10  58.70  1.00 175 15
2½"  62.90  63.30  72.10  73.00  1.00 200 10
3"  77.90  78.70  87.90  88.90  1.20 225 10
